Konak Kompanzasyon Panosu ihtiyaca yönelik bütçeye uygun , Uzman kadromuz tarafından yapılmaktadır. 0506 506 55 53 Ayrıca kumanda panosu, otomasyon panosu, dağıtım panosu, zayıf akım panosu ve diğer panoları yapıyoruz. İhtiyaçlarınız için bize ulaşınız.
Kompanzasyon Nedir?
Günümüzde elektrik şebekelerinin abone güçlerinde sürekli olarak bir artış gözlemlenmektedir. Bu nedenle reaktif yükler zamanla artış gösterir ve şebekenin de güç katsayısı düşer. Kompanzasyon ise bu durumu önlemek için yapılır. Kompanzasyon yöntemleri akım ile gerilim arasındaki faz farkı en ideal olabilecek açıya getirilir ve sistemi olumsuz etkileyen reaktif güçlerin sıfıra yaklaştırılır. Böylece enerji iletim hatlarının ve şebekenin gereksiz yere yüklenmesine sebep olan ve kayıpları artıran reaktif güç, olabildiğince minimum seviyede tutulur.
Kompanzasyon için mantık ise; cihazların çekmiş olduğu reaktif enerjinin tüketiciye yakın noktalardan oluşturulmasını sağlamaktır. Bu sayede de şebeke gereksiz meşgul edilmiş olmayacak ve şebeke kapasitesinin artırılması sağlanmış olacak.

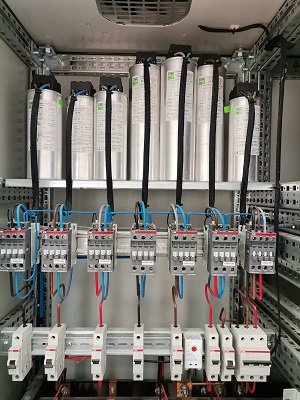

Kompanzasyon işlemlerinde kompanzasyon panosu kullanılmaktadır. Bu pano, tesisin güç kat sayısını düzeltmek için gerekli cihaz, kondansatör ve ölçü aletlerinin bulunduğu panodur.
Kompanzasyon Nasıl Yapılır?
Akım trafosu
Sigorta
Kontaktör,Tristör
Kondansatör
Şönt reaktör
Reaktif Röle temel elemanları ile yapılan kompanzasyon işlemi şöyle gerçekleşir:
Güç kat sayısını düzeltmekle reaktif güç, dolayısıyla akımın reaktif (Ir) bileşeni küçültürüz. Böylece devre akımı (I2) küçülerek aynı iş daha küçük akımla yapar.
Bu sırada, aktif akım (Ia) bileşeninde ve aktif güçte bir değişiklik olmaz. Ir (reaktif akım) kompanzasyondan önce daha fazladır, kompanzasyondan sonra (Ir) akım küçülmüştür. Kompanzasyon öncesi devre akımı (I1)’nın kompanzasyondan sonra (I2) olarak daha küçüldüğü görülür.
Yükler endüktif özellikte olduğundan reaktif güç de endüktif özelliktedir. Bu endüktif reaktif güç, zıt etkili olan kapasitif reaktif güç çekerek düşer. Kapasitif reaktif güç çeken elemanlardan biri kondansatör olduğundan, kompanzasyon işleminde genellikle kondansatör kullanılır.
Kondansatörler devreye paralel bağlanır. Kondansatörlerin paralel olmalarının sebebi yükün etkilenmemesi içindir. Gerekli kondansatör değerinin belirlenmesi işlemi endüktif yük aktif gücü ve güç katsayısı hesaplamasıyla olur.
Elektrik sistemlerinde kullanılan kondansatörler birer reaktif güç üreticisidirler ve endüktif alıcıların ihtiyacı olan reaktif gücü üretir.
Kompazasyonun Faydaları Nelerdir?
Kompanzasyonun Sisteme Faydaları:
Kompanzasyon sonucu gereğinden fazla reaktif güç sistemde taşınmayacaktır. Buna bağlı olarak;
Şebekedeki güç kayıpları azalacak
Hattan daha fazla aktif enerji iletileceğinden üretim, iletim ve dağıtım sistemlerinin kapasitesi artar ve buna bağlı olarak verim yükselir.
Gerilim düşümü nedeniyle sınırlı gücün taşındığı hatlarda enerji taşıma kapasitesi artar.
Isı kayıpları azalacak
Elektrik Üreticisi Yönünden Faydaları:
İletkenler daha az akım taşıyacağından ince kesitte seçilir.
Aynı iletim hattından daha fazla aktif enerji iletileceğinden üretim, iletim ve dağıtım tesislerinde kapasite – verim yükselir.
Enerjinin üretim ve satış maliyeti azalır.
Alternatör ve transformatörlerin gücü daha küçük tutulur.
Dağıtım hatlarında kayıplar ve gerilim düşümü düşer.
Elektrik Tüketici Yönünden Faydaları:
İletkenler daha ince kesitte seçeriz.
Besleme transformatörü, kumanda, kontrol ve koruma elemanları daha küçük değerlerde seçeriz.
Besleme transformatörünün ve tesisin kapasitesi ile verimi yükselir.
Kayıplar ve gerilim düşümü azalır. Öyleyse
Şebekeden daha az reaktif enerji çeker. Öyleyse
Harcanan enerji azalacağından enerji ücreti de düşer. Öyleyse
Konak Kompanzasyon Neden Yaparız?
Herhangi bir sebepten dolayı kompanzasyon yapılmaması durumunda şebekelerde kayıplar oluşur, iletim hatları ve kablolar çok daha fazla akım çeker. Bundan ötürü de büyük gerilim düşümleri peşi sıra gelir. Enerji taşıma kapasitesi düşüş gösterir. Öyleyse
Tesis ve işletmelerde reaktif güç harcaması fazlaysa güç katsayısı (Cos φ) düşer ve tesis nominal kapasitesinin altında çalışır; gerilim düşümü ve kayıplar artar. Öyleyse
Düşük (cosθ) değeri yani Reaktif Güç değerinin Aktif Güç değerinden yüksek olmasının sebep olduğu başlıca sorunları şöyle sıralayabiliriz:
Transformatörlerin ısınması. Öyleyse
İşletme ömürlerinin azalması.
Trafo ve jeneratörlerin tam yüklenmesi, yeni yüklerin eklenemez oluşu.
Gerilimin düşmesi.
Kablolarda ısınma
Reaktif ceza
Aşağıdaki durumlara sahip kişiler kompanzasyonla ilgili yükümlülük taşımaktadırlar:
*Kurulu gücü 250 KVA ve üzerinde olan elektrik tesislerinde kompanzasyon sistemi yapılması zorunludur. Öyleyse
*Üç fazlı sanayi tüketicilerinin, kompanzasyon tesislerinin de proje kapsamına almaları gerekmektedir. Öyleyse
*Tüketicilerin kendi kompanzasyon tesislerini kurması durumunda, transformatörlerde sadece sabit kondansatör gurubunun bulundurulması yeterlidir. Öyleyse
*Kompanzasyon yönetmeliklere uygun yapılmalıdır. Öyleyse
Konak Kompanzasyon ve Reaktif Ceza
İdeal şebekelerde; güç katsayısının 1 olması yani Reaktif Güç ile Aktif Gücün eşit miktarda olması ister. Gerçekte böyle olmadığı için, elektrik şebekelerinde Reaktif Güç ile Aktif Güç arasındaki dengeyi (ihtiyaç duyulan kadar Reaktif Güç üretilmesini) sağlayarak mevcut elektrik enerji sisteminin en iyi şekilde kullanılabilmesi için kompanzasyon işlemi yapılmaktadır. Öyleyse
9 Ocak 2007 tarihinde yayımlanan Resmi Gazete’de “Elektrik Piyasası Müşteri Hizmetleri Yönetmeliğinde Değişiklik Yapılmasına Dair Yönetmelik” ile Reaktif Güç üretme sınırları şunlardır: Öyleyse
Bu sınırları aştığınız takdirde tarifede belirlenen ceza miktarı elektrik faturanıza yansıyacaktır. Elektrik faturanıza aktif sütunu dışındaki endüktif ve kapasitif sütunlarında bedel görüyorsanız bu size kesilen ceza miktarını temsil etmektedir. Öyleyse
Diğer yandan TEDAŞ, enerjinin verimsiz kullanımını önlemek için trafo gücüne bakılmadan %5 ile %10 arası kondansatör gücü ile kompanzasyon yapılmasını önermektedir. Öyleyse
Tesisleri reaktif güçten kurtarıp tesis elemanlarını tam güçlerinde çalıştırmak, kısacası ekonomik bir işletme yaratmak için, reaktif gücün tüketim merkezlerinde üretmesi uygun olmaktadır. Öyleyse
