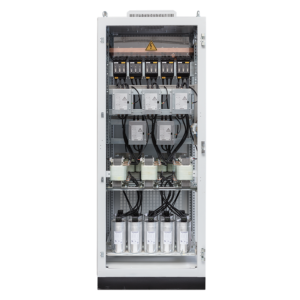

Alaçatı Kompanzasyon Panosu ihtiyaca yönelik bütçeye uygun , Uzman kadromuz tarafından yapılmaktadır. 0506 506 55 53 Ayrıca kumanda panosu, otomasyon panosu, dağıtım panosu, zayıf akım panosu ve diğer panoları yapıyoruz. İhtiyaçlarınız için bize ulaşınız.
KOMPANZASYON NEDİR ?
Voltaj ile akım arasında, idealde faz farkı olmaz. Endüktif ya da kapasitif yüklerin oluşturduğu etki neticesinde, akım sinyalinin, voltaj sinyaline göre maximum ±90 derecelik fazı kayar. Endüktif ve kapasitif etki neticesinde oluşan voltaj ve akım sinyali arasındaki faz kaymasını düzelterek, ideale yakın (0 derecede) sabit tutmaya yarayan işleme Kompanzasyon denir.İçerisinde bobin bulunan ( motor vs. ) gibi makinalarda endüktif etki, içerisinde kondansatör bulunan ( UPS, PC vs. ) gibi makinalarda ise kapasitif etki oluşur. Sanayide ağırlıklı olarak endüktif yükler olduğundan kompanzasyon panosundaki kondansatörlerin ihtiyaca göre devreye alınıp, çıkartılmasıyla güç faktörü dediğimiz cosQ değeri 1 e getirilerek, şebekeden çekeceğimiz ve belli sınırları aştığında cezaya sebep olan reaktif tüketimini sınırlandırılması hedeflenmektedir. Aynı şekilde ups’lerin ve bilgisayarlı sistemlerin yoğun kullanıldığı yerlerde de kompanzasyon panosunda şönt reaktör dediğimiz şalt ürünlerini SVC sürücülü röleler ile ihtiyaca göre devreye alarak, reaktif tüketimin sınırlandırılması gerekmektedir.
KOMPANZASYON PANOSU NE İŞE YARAR
Endüktif yükler (motorlar, trafolar, balastlar vb.) aktif gücün yanı sıra reaktif güç de çekerler. Reaktif
gücün ihtiyaç duyulduğu noktaya en yakın yerde üretilmesinde, elektrik sisteminin en iyi şartlarda
çalıştırılması açısından büyük yarar vardır. Bu nedenle tesislere bir kompanzasyon panosu kurulur ve
tesisin ihtiyacı olan reaktif güç bu panodaki kondansatörler vasıtasıyla sağlanır. Şebeke verimi reaktif güçlerin minimuma indirilmesi ile artar.
KOMPANZASYONDA KULLANILAN MALZEMELER
1-Reaktif Güç kontrol rölesi (Kontaktörlü sistemin ayrı tristörlü sistemin ayrı)
2-Kompanzasyon kontaktörü (Normal kontaktör kullanımı doğru değildir.) Hızlı sistemlerde tristör
3-A.G.yük ayırıcı (Elle açılabilir plastik muhafazalı bıçaklı sigorta) (W otomatlar kısadevre kesme kapasiteleri küçük olduğundan kullanımı riskli.)
4-Kondansatör
5-Deşarj ünitesi (Devreye sık girip çıkan gruplar için) -Gereklilik durumunda
6-Reaktör-Endüktif yük bankı (Kapasitif eksende çalışma ihtimali varsa) -Gereklilik durumunda
7- Harmonik filtre reaktörü (Harmonik filtrasyon için) -Gereklilik durumunda Öyleyse
8- 1-0-2 pako şalter (Röle arızası durumunda kademeleri manuel devreye almak için) -İsteğe bağlı Öyleyse
9- Ana şalter (Termikmanyetik şalter) Öyleyse
10- Pano-göz lambaları-Bara-izolatör-kablo-sarf malzeme Öyleyse
11-Kapı switch’i pano kapısı açıldığında enerjini kesilmesi için emniyet amaçlı -İsteğe bağlı Öyleyse
12-Baralara elle teması önlemekl amaçlı pleksiglass malzeme ve dikkat enerji var uyarısı -Yapılması gerekli olan ama ihmal edilen Öyleyse
